请注意，本PDF文档中所示数据均生成自在线目录，仅供参考。想获取具体详尽的产品规格参数请联系我们的销售人员！
KD30-100RSB
位移传感器
超小型激光位移传感器
- 业界超小体积，便于拆卸与安装
- 采样周期自动调整功能
- 检测异常报警 HOLD 动能
- 高精度稳定测量（重复精度 :1μm、 线性精度 :0.1%F.S.）
- 技术特点

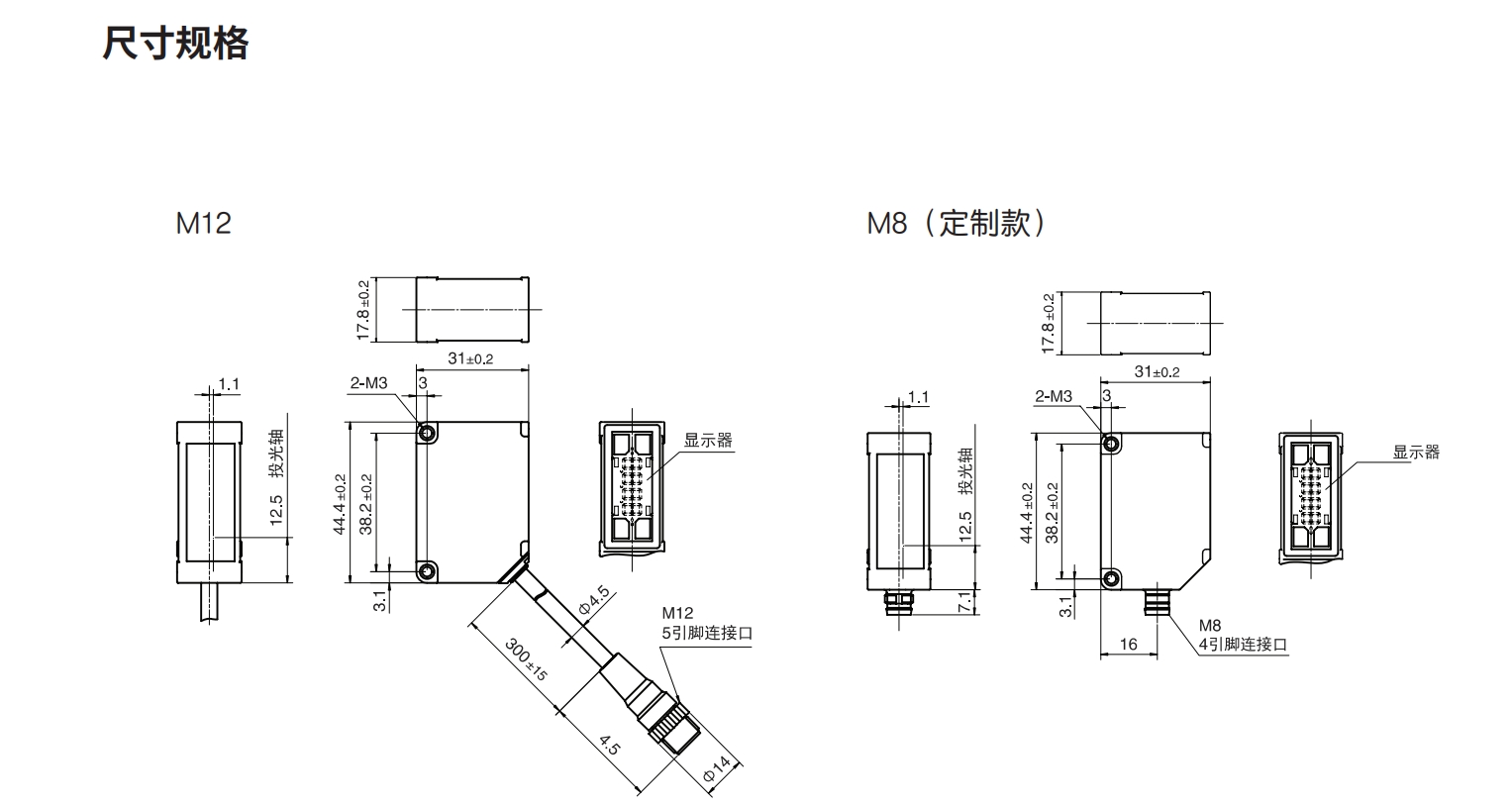

- 尺寸

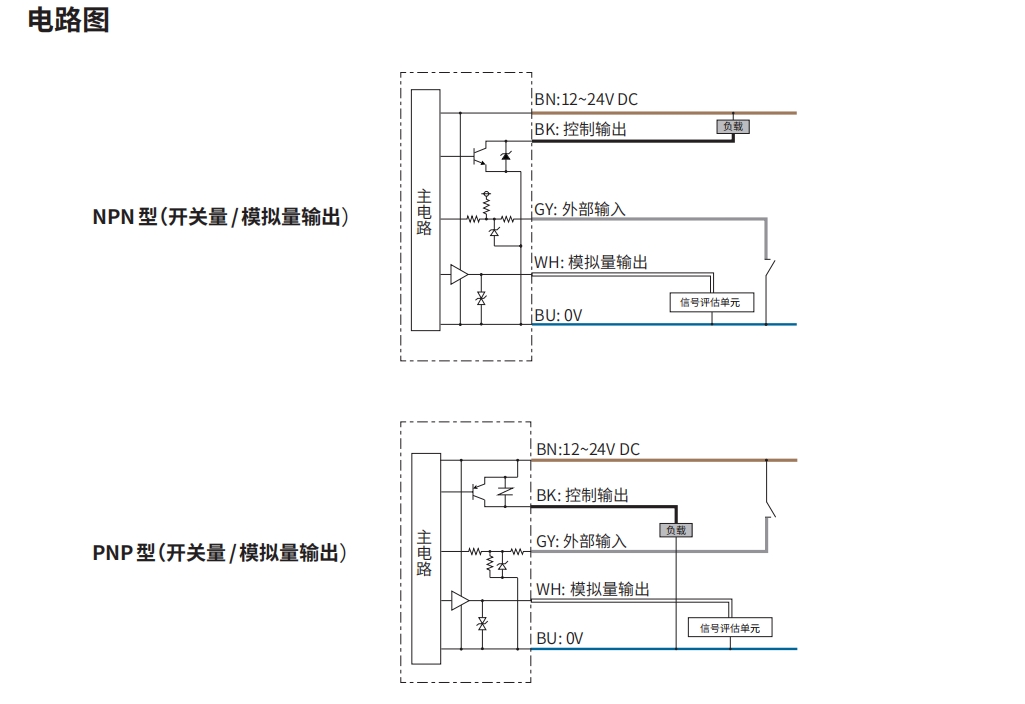

- 连接
- 其它
| 检测距离（中心距离） | 100mm |
| 检测范围 | ±50mm |
| 满量程（F.S.） | 100mm |
| 介质·波长 | 红色半导体激光 波长：655mm |
| 最大输出功率 | 1mW |
| 激光等级; | |
|---|---|
| IEC/JIS | Class1 |
| FDA | ClassⅠ |
| 光斑大小 | 0.6x0.7mm |
| 重复精度 | 20μm |
| 采样周期 | 500μs/1000μs/2000μs/4000μs/AUTO |
| 温度漂移特性（参考值） | ±0.05%F.S./°C |
| 指示灯 | 激光工作指示灯（绿色）/ 归零设置指示灯（红色）; 开光量输出指示灯（橙色）/ 模式指示灯（红色） |
| 外部输入功能 | 激光关闭、远程示教、采样保持、单脉冲触发、归零等 ;（485 机型和 M8 接插式机型无外部输入功能） |
| 模拟量输出; | |
| 电流输出 | 输出 4~20mA, 容许负载电阻 300Ω 以下 |
| 电压输出 | 输出 0~10V, 输出阻抗 100Ω |
| 开关量输出 | 集电极开路输出（NPN/PNP 可切换）Max 100mA/DC30V 残留电压：1.8V |
| 电源电压 | 模拟量电流 /-485 通信型：DC12~24V±10%；模拟量电压：DC18~24V±10% |
| 消耗电流 | 70mA 以下 |
| 接插式连接口 | M12 5 引脚的连接口（带 300mm 长的电缆线） |
| 保护电路 | 反向连接保护、过电流保护 |
| 环境温度 | -10~50° C |
| 环境湿度 | 35~85%RH( 不结露、不结冰 ) |
| 环境照度 | 白炽灯：3000Lux 以下、太阳光：20000Lux 以下 |
| 耐振动性 | 10~55Hz 双振幅 1.5mm X、Y、Z 三方向各 2 小时 |
| 耐冲击性 | 500m/s²（约 50G） X、Y、Z 三方向各 3 次 |
| 材质 | 外壳：压铸铝 镜头板：PPSU 显示板 :PET 电缆线 : 耐油 PVC |
| 重量 | 约 60g |
