KD60-7002
位移传感器
一体化激光位移传感器
- 搭载有机 EL 的 C-MOS 激光位移传感器
- 同类产品中等级最高的采样周期和线性精度
- 配备独特算法，无反馈式的超高快速门，消除瞬间检测不到或响应延时等异常现象
- 提供短、中、长 3 种检测距离机型选择，适应各种应用需求
- 技术特点

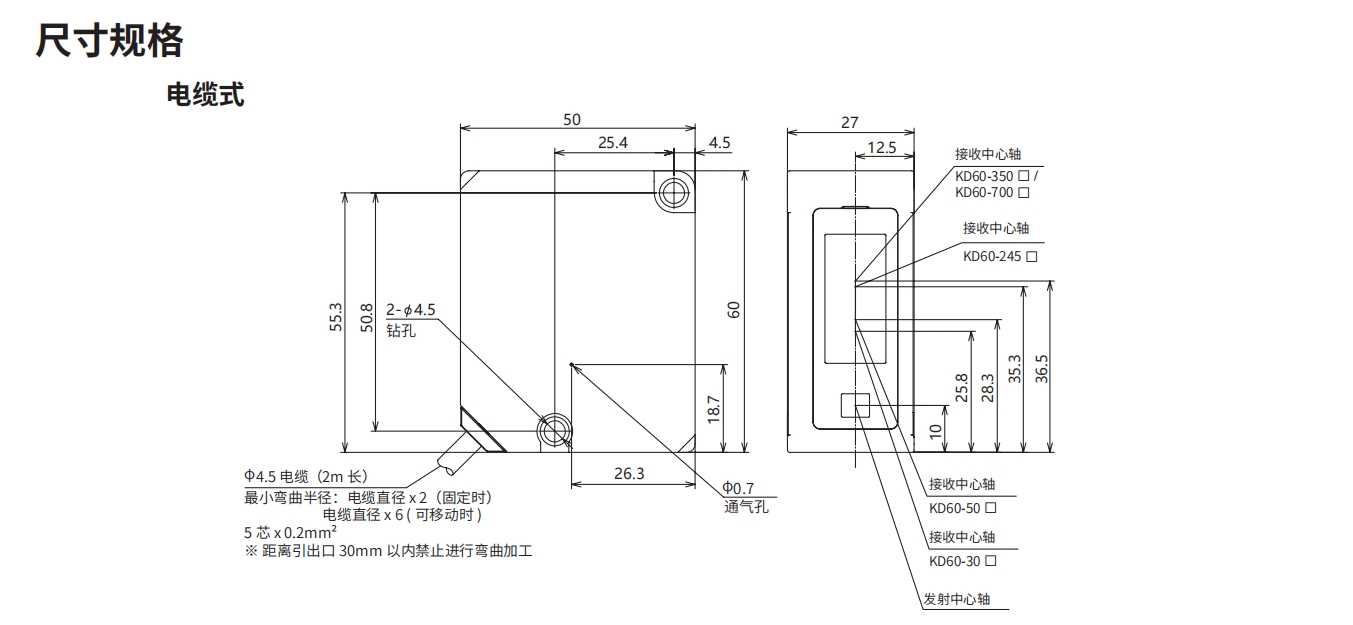

- 尺寸
- 连接
- 其它
| 检测中心 | 245mm |
| 检测范围 | ±175mm（70~420mm） |
| 光源 | 红色半导体激光 |
| 波长 | 655nm |
| 最大输出功率 | 1mW |
| JIS/IEC/FDA | CLASS 2 |
| 光斑大小 | Φ1.0μm |
| 线性精度 | 测量范围 200~700mm:±0.1%F.S.(±1mm) |
| 测量范围700~1200mm:±0.3%F.S.(±3mm) | |
| 分辨率 | 100μm |
| 重复精度 | 100μm |
| 采样周期 | 133.3μs/150μs/200μs/300μs/500μs/1ms/2ms/5ms/Auto |
| 温度漂移特性 | ±0.06% F.S./° C |
| 电源电压 | DC 18~24V (±10%) |
| 消耗电流 | 80mA（DC18V 时），70mA(DC24V 时 ) |
| 开光量输出（Q1/Q2）: | |
|---|---|
| 点数 | 2点T |
| 种类 | NPN/PNP 集电极开路输出或推挽输出（功能内切换） |
| 模拟量输入QA: | |
| 电流 | 4~20mA, 负载阻抗：300Ω 以下 |
| 电压 | 0~10V, 输出阻抗：100Ω 以下 |
| 外部输入 | 不使用 / 外部示教 / 保持 / 归零功能 / 激光关闭 可切换 |
| 环境温度 / 湿度 | -10~+50° C/35~85%RH( 不结露、不结冰 ) |
| 存储温度 / 湿度 | -20~+60° C/35~85%RH( 不结露、不结冰 ) |
| 环境照度 | 白炽灯 :10000lux 以下、荧光灯：10000lux 以下 |
| 抗震动 | 10~50Hz 双振幅 1.5mm X、Y、Z 各方向 2 小时 |
| 耐撞击 | 约 50G（500m/s²）X、Y、Z 各方向 3 次 |
| 耐噪音 | Feilen Level 3 clear |
| 预热时间 | 约 30 分钟 |
| 材质 | 外壳：PBT 镜头 :PMMA |
| 重量 | 电缆式：约 140g 猪尾式：约 90g |
